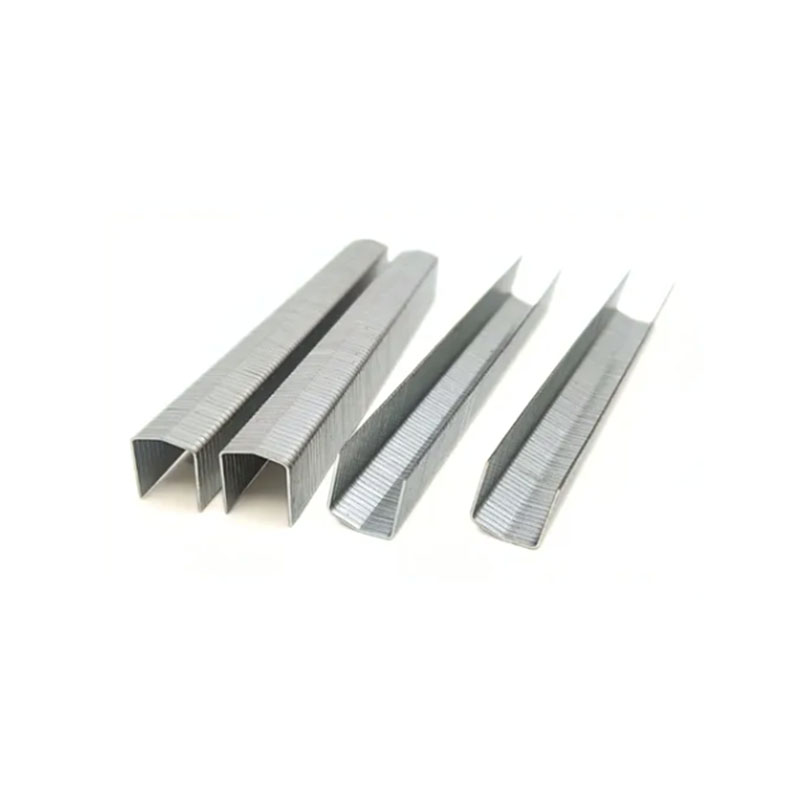

Melyik közepes drótkapocs megfelelő az Ön alkalmazásához?

Az ipari rögzítés, csomagolás, famegmunkálás és kárpitgyártás területén a kapcsok kiválasztása közvetlenül befolyásolja a hézag szilárdságát, az aljzat integritását és a gyártósor teljesítményét. A közepes vezetékes kapocs jól meghatározott helyet foglal el a huzalszelvény-spektrumban – elég erős a hullámkarton, raklap és bútorkeret szerkezeti tartási feladataihoz, ugyanakkor elég karcsú ahhoz, hogy elkerülje az aljzat felhasadását puhafa és karton alkalmazásoknál. Ez az útmutató műszakilag megalapozott értékelési keretet biztosít a közepes vezetékes kapcsokat nagy mennyiségben beszerző B2B vásárlók, forgalmazók és beszerzési mérnökök számára.

Mi határozza meg a közepes huzaltűzőt? Műszaki besorolás

A tűzőhuzalok besorolása a huzalátmérőn alapul, amelyet a szabványos huzalmérő (SWG) vagy az American Wire Gauge (AWG) rendszerben, vagy közvetlenül milliméterben fejeznek ki az ISO-hoz igazított specifikációkban. A legtöbb professzionális rögzítési katalógusban az ipari konvenció a közepes huzalkapcsokat úgy határozza meg, mint amelyek körülbelül 1,05–1,60 mm átmérőjű huzalból készülnek (ami körülbelül 19–16 SWG-nek felel meg). Ez a tartomány a vékony anyagokban használt finom huzalkapcsok (1,05 mm alatti) és a szerkezeti faanyagokban és raklapok összeszerelésében használt nehéz huzalkapcsok (1,60 mm felett) között helyezkedik el.

Huzalmérő, koronaszélesség és lábhossz szabványok

Három geometriai paraméter határozza meg a kapocs mechanikai azonosítóját: a huzal átmérője (idomszer), a korona szélessége és a láb hossza. Minden paraméter a rögzítési teljesítmény más-más aspektusát befolyásolja. A huzal átmérője határozza meg a behatolási ellenállást, a kihúzási ellenállást és a kapcsonkénti tartóerőt. A korona szélessége meghatározza az aljzat felületéhez viszonyított felfekvési területet és a terhelés eloszlását a csatlakozási felületen. A láb hossza határozza meg a befogadó hordozóba való behatolás mélységét, amely az áthúzási ellenállás elsődleges mozgatórugója.

A közepes huzalkapcsok szabványos koronaszélessége 5,8 mm és 22 mm között van, az alkalmazási sorozattól függően. A keskeny koronás sorozatot (5,8 mm-től 10 mm-ig) használják a szekrények összeszerelésében, a kárpitok rögzítésében és a bútorgyártásban, ahol kis rögzítőfelületre van szükség. A széles koronás sorozatot (16 mm-től 22 mm-ig) burkolat-, alátét- és hullámkarton-alkalmazásoknál használják, ahol a kapcsnak át kell hidalnia a felületi nyílást, vagy szélesebb érintkezési felületen kell elosztania a terhelést.

Közepes vezetékes kapocsmérő és lábhossz-választási útmutató

Egy helyes közepes vezetékes kapocsmérő és lábhossz választási útmutató Ez a megközelítés megköveteli, hogy a tűzőelem geometriáját a meghajtó hordozóhoz és a fogadó hordozóhoz is hozzáigazítsák. A lábhosszra vonatkozó szabványos hüvelykujjszabály kimondja, hogy a kapocslábnak legalább a rögzítendő anyag vastagságának kétszeresének megfelelő mélységig be kell hatolnia a fogadó anyagba. 18 mm vastag faléchez erősített 6 mm vastag kartonlap esetén a minimális lábhossz 6 mm (anyagvastagság) plusz 12 mm (2x behatolás a lécbe), ami 18 mm teljes lábhossznak felel meg.

Az ipari alkalmazásokhoz további lábhossz-választási szempontok a következők:

• Aljzatsűrűség: A nagyobb sűrűségű aljzatok (keményfa, sűrű farostlemez, többfalú hullámkarton) rövidebb lábakat igényelnek, mint a lágyabb hordozók azonos tartóerő mellett, mert a behatolás milliméterenkénti kihúzási ellenállása nagyobb
• Rögzítési alkalmazások: Ahol a kapocslábakat teljesen átszúrják mindkét hordozón, és a hátoldalon összenyomják (laposra hajlítják), a láb hosszának meg kell egyeznie a teljes kötegvastagsággal plusz 3–4 mm a rögzítő láb esetében.
• Terhelési irány: Az áthúzó erőknek kitett (a koronafelületre merőleges) alkalmazásoknál hosszabb lábakra van szükség, mint az oldalirányú nyíróerőknek kitett alkalmazásokhoz
• Aljzat nedvességtartalma: A 19% feletti nedvességtartalommal rendelkező fa aljzatoknak kisebb a kihúzási ellenállása; a lábszár hosszát 20-30%-kal kell növelni a száraz körülményekhez képest

Anyaglehetőségek és korrózióállóság

Közepes drót kapcsos anyag: horganyzott vs. rozsdamentes acél

A huzal anyaga meghatározza a kapcsok korrózióállóságát, keménységét és hosszú távú tartási teljesítményét a szolgáltatási környezetben. A választás közepes huzal kapcsos anyag, l horganyzott vs. rozsdamentes acél, el kritikus beszerzési döntés nedves, kültéri vagy kémiailag aktív környezetben történő alkalmazásokhoz. Az alábbi táblázat összehasonlítja a kereskedelmileg legjelentősebb huzalanyag-lehetőségeket a B2B beszerzési döntései szempontjából releváns paraméterek között.

A tűzihorganyzott kapcsok körülbelül 35–60 g/m2 horganyzott bevonattömeggel bírnak, ami lényegesen jobb korrózióvédelmet nyújt, mint az elektrogalvanizált bevonatok (jellemzően 10–20 g/m2). A rézalapú védőszereket tartalmazó nyomáskezelt fűrészáru (például ACQ vagy CA kezelések) esetén a rozsdamentes acél az egyetlen anyag, amely ellenáll a felgyorsult galvanikus korróziónak, amelyet a kezelt fában lévő megnövekedett rézion-koncentráció okoz.

Közepes drót vs. nehéz dróttűző – közvetlen összehasonlítás

Közepes dróttűző és nehéz huzaltűző összehasonlítás

közötti döntés közepes huzaltűző vs nehéz drótkapcs típusokkal a leggyakrabban a csomagolósorok tervezésében és szerkezeti összeszerelési alkalmazásokban találkozunk. Mindkét huzalosztály megfelelő tartóerőt tud elérni számos átfedő hordozónál, de jelentősen eltérnek a hordozó kompatibilitásában, a szükséges hajtóerőben, a szerszám típusában és a rögzítőelemenkénti költségben. Az alábbi táblázat a gyártósor-beszerzési döntések szempontjából leginkább releváns paraméterek egymás melletti összehasonlítását nyújtja.

A közepes huzalos kapcsok szélesebb körű szerszámkompatibilitást és alacsonyabb egységnyi rögzítő-költséget kínálnak, ami miatt ezek az előnyben részesített specifikációk a nagy volumenű automatizált csomagolósorok számára, ahol a szerszám karbantartása és a fogyóeszközök költsége jelentős működési változók.

Alkalmazástechnika: karton, hullámkarton és azon túl

Közepes drótkapocs karton- és hullámkarton csomagoláshoz

A közepes huzal kapocs a karton és a hullámkarton csomagoláshoz szegmens képviseli az egyik legnagyobb volumenű végfelhasználói piacot ebben a rögzítőelem-kategóriában. A hullámkarton tűzésénél biztonságos fugazárást kell elérni a kartondoboz sarkain és a szárnyfelületeken anélkül, hogy összenyomná a hullámkarton hornyos szerkezetét, amely a halmozott csomagolási teljesítmény elsődleges teherviselő eleme. A kapocskorona szélességének át kell nyúlnia a bemetszésvonalon a kartondoboz sarkainál anélkül, hogy áthatolna a karcolás völgyén – a legtöbb hullámkarton varráshoz az 5,8–6,0 mm-es keskeny korona szabványos.

A hullámkarton csomagolás lábhosszának kiválasztása a karton specifikációjától függ. Az egyfalú B-horonylap (kb. 3,5 mm vastag) általában 10–12 mm-es lábat igényel a megfelelő rögzítéshez. A duplafalú táblához (kb. 7-8 mm) 14-16 mm-es lábak szükségesek. A háromfalú, nagy teherbírású lapokat (12–14 mm) általában 20–22 mm-es lábkapcsokkal varrják a közepes huzalvastagság tartományban.

A közepes vezetékes kapcsok a csomagoláson túl számos ipari összeszerelési alkalmazást is szolgálnak:

• Kárpitozott bútorok gyártása — szövet és heveder rögzítése keményfára és műfavázra
• Raklap és láda felépítése – vékony fedélzeti deszkák összekötése zsinórokkal, ahol a nehéz huzal felhasadást okozhat
• Tetőfilc és alátét – széles koronájú, közepes huzalkapcsok helyettesítik a sapkaszegeket számos automatizált szerelési folyamatban.
• Drótkerítés rögzítése – a kerítésoszlopokba vert közepes drótkapcsok mérsékelt feszültség alatt tartják a dróthálót.
• Mezőgazdasági csomagolás – zöldség- és termékkartonok tűzése magas páratartalmú környezetben, jellemzően horganyzott vagy rozsdamentes huzal felhasználásával

Tűzőpisztoly-kompatibilitási és meghajtóerő-követelmények

A közepes vezetékes kapocs a specifikációt mindig a tűzőgép gyártójának kompatibilitási táblázatában szereplő jóváhagyott szerszámhoz kell igazítani. A koronaszélesség tűrése, a huzal átmérője és a láb hossza mind befolyásolja, hogy a tűzőkapcs megfelelően adagol-e és hajt-e be egy adott szerszámban. A tűzőkapcsok a szerszám meghatározott tartományán kívüli használata gyújtáskimaradást, elakadást, hiányos behajtást vagy a szerszám károsodását okozza.

A pneumatikus közepes huzal tűzőgépek jellemzően 4,5-7,5 bar légnyomás tartományban működnek. A meghajtó energiaigénye nő a huzal átmérőjével, lábhosszával és a hordozó keménységével. A kulcsfontosságú eszközkompatibilitási paraméterek, amelyeket a vásárlóknak ellenőrizniük kell, mielőtt nagy mennyiségű tűzőkapcsot rendelnek, a következők:

• Koronaszélesség-tűrés: A legtöbb szerszám ±0,1 mm-es koronaszélesség eltérést fogad el a névleges specifikációtól
• Huzalátmérő-tartomány: Győződjön meg arról, hogy a szerszám megadott huzalátmérő-tartománya pontosan megegyezik a tűzőhuzal specifikációjával
• Lábhossz-tartomány: A szerszámok minimális és maximális lábhosszal rendelkeznek a megbízható szalagadagolás és -hajtás érdekében
• Csík konfiguráció: A kapcsokat egyenes szalag vagy tekercs formátumban szállítjuk – a szerszámtár határozza meg, melyik formátum kompatibilis
• Összehúzó ragasztó típusa: A papírral és a műanyaggal bevont csíkok befolyásolják az aljzatban maradt maradékot és az élelmiszerekkel érintkező csomagolásra való alkalmasságot.

Nagykereskedelmi beszerzés: árképzés, MOQ és minőségellenőrzés

Közepes drótkapcsos nagykereskedelmi ömlesztett ár és MOQ

Értékelő vásárlóknak közepes vezetékes kapocs wholesale bulk pricing and MOQ , a piaci árazás elsősorban huzalanyag, koronasorozat és csomagformátum szerint szegmentálódik. A szabványos keskeny és széles koronás sorozatú szénacél közepes huzal kapcsok a legnagyobb mennyiségben kapható árucikkek, és a legversenyképesebb nagykereskedelmi árat képviselik. A horganyzott és rozsdamentes acél változatok anyagalapú prémiumot jelentenek, amely tükrözi az aktuális huzalrudak és bevonatok beviteli költségeit.

A nagykereskedelmi képesítési dokumentációnak a tömeges vágott beszerzési programhoz a következő ellenőrzési követelményeket kell tartalmaznia:

• Huzalátmérő tanúsítvány tételenként – kérjen méretellenőrzési jelentést, amely megerősíti az átmérőt a névleges specifikációtól számított ±0,02 mm-en belül
• A huzal anyagának szakítószilárdsági vizsgálati tanúsítványa – a minimális értékek specifikációnként változnak, n, de jellemzően 600 MPa felett vannak szénacél és 700 MPa rozsdamentes acél esetében
• Bevonattömeg-tanúsítvány horganyzott termékekhez – a minimális cinkbevonat tömegét (g/m2) adja meg szerződéses követelményként, ne csak termékleírásként.ion
• RoHS- és REACH-megfelelőségi nyilatkozat minden huzalanyagra és ragasztóanyagra
• Csomagolási specifikáció megerősítése – szalagok dobozonként, dobozok kartononként és kartondoboz bruttó tömege a logisztikai tervezéshez
• A származási ország dokumentációja a behozatali vám besorolása céljából

GYIK

1. Milyen huzalmérőt kell besorolni a közepes huzalok közé az ipari kapcsokhoz?

A szakmai rögzítési terminológiában a közepes vezetékes kapocs hozzávetőlegesen 1,05 mm és 1,60 mm közötti átmérőjű huzalból készül. Ez körülbelül 19-16 szabványos vezetékmérőnek (SWG) felel meg. Az e tartomány alatti kapcsok finomhuzalnak, az 1,60 mm-es huzalátmérő feletti kapcsok pedig nehéz huzalnak minősülnek. A pontos határok kissé eltérnek a gyártók és a regionális szabványok között, ezért a vásárlóknak mindig milliméterben kell megerősíteniük a huzalátmérőt, ahelyett, hogy a precíziós alkalmazások megadásakor kizárólag a mérőműszer-besorolásra hagyatkoznának.

2. Mekkora a megfelelő lábhossz az egyfalú hullámkarton tűzéséhez?

Körülbelül 3,5 mm teljes vastagságú egyfalú hullámkarton tűzéséhez (szabványos B- vagy C-horony) a javasolt lábhossz egy közepes vezetékes kapocs for cardboard and corrugated packaging alkalmazás 10-12 mm. Ez megfelelő befogási mélységet biztosít a deszkakötegben, miközben a befogott láb a deszkaprofilon belül marad. Körülbelül 7–8 mm teljes vastagságú duplafalú hullámkarton esetében a 14–16 mm-es lábhossz a szabvány specifikáció. A vevőknek ellenőrizniük kell a tábla vastagságát az adott csomagolási specifikációban, mielőtt megerősítenék a tűzőszár hosszát.

3. Használhatók-e a horganyzott közepes huzal kapcsok nyomáskezelt fűrészáruhoz?

Szabványos elektrogalvanizált közepes huzalkapcsok nem használhatók nyomáskezelt fűrészáruhoz, amely rézalapú tartósítószereket, például ACQ-t (Alkaline Copper Quaternary) vagy CA-t (Copper Azole) tartalmaz. A kezelt fa megemelkedett rézion-koncentrációja felgyorsítja a cinkbevonatok galvanikus korrózióját, ami a rögzítőelemek idő előtti meghibásodását okozza. A tűzihorganyzott kapcsok nagyobb ellenállást biztosítanak, de továbbra sem ajánlottak tartós szerkezeti alkalmazásokhoz kezelt fűrészáruban. A rozsdamentes acél (304-es vagy 316-os fokozatú) közepes huzalkapcsok a megfelelő specifikációk minden nyomással kezelt fűrészáru-alkalmazáshoz, és a legtöbb joghatóságban az építési szabályzat előírja erre a felhasználási esetre.

4. Milyen MOQ-ra kell számítanom, ha közepes huzalkapcsokat vásárolok nagykereskedelmi piacon?

Nagykereskedelmi MOQs for közepes vezetékes kapocs A szabványos szénacél specifikációjú termékek jellemzően 5-20 karton/SKU között mozognak a volumengyártóktól, az egyes kartonok tartalma pedig 5000-20 000 tűzőkapcsot tesz ki a koronasorozattól és a lábhossztól függően. A horganyzott és rozsdamentes acél változatok gyakran magasabb, 10-50 kartonos MOQ-t hordoznak az alacsonyabb gyártási mennyiség és az anyagköltség-érzékenység miatt. Az egyedi specifikációk – beleértve a nem szabványos koronaszélességeket, speciális bevonatokat vagy egyedi szalagformátumokat – általában legalább 50 kartonos MOQ-t írnak elő, és a megrendelés visszaigazolásától számított 4-8 hét hosszabb átfutási időt biztosítanak.

Hivatkozások

• Nemzetközi Szabványügyi Szervezet. ISO 10654: Tűzőkapcsok dokumentumok rögzítésére szolgáló tűzőgépekben . ISO, 1991.
• Európai Szabványügyi Bizottság. EN 13925-1: Csomagolás – Hullámos farostlemez – 1. rész: Vizsgálati módszerek . CEN, 2003.
• Amerikai Erdő- és Papírszövetség. Nemzeti tervezési specifikáció (NDS) a faépítéshez . AWC, 2018.
• ASTM International. ASTM F1667: Szabványos specifikáció hajtott rögzítőkhöz: szögek, tüskék és kapcsok . ASTM, 2017.
• Erdészeti Termékek Laboratóriuma. Fa kézikönyv: Fa mint mérnöki anyag . USDA Forest Service, Általános műszaki jelentés FPL-GTR-282, 2021.
• Nemzetközi tűző-, szeg- és szerszámszövetség. ISANTA rögzítőelemek szabványai és specifikációi referencia-útmutató . ISZANTA, 2019.
